Кратко о нулевых шинах: виды, характеристики, монтаж
Что это. Нулевая (PE/N) шина — это токопроводящая планка для объединения нулевых (нейтральных) или заземляющих проводников в электрощите. Она обеспечивает надёжный контакт и удобство подключения нескольких линий к общей точке.

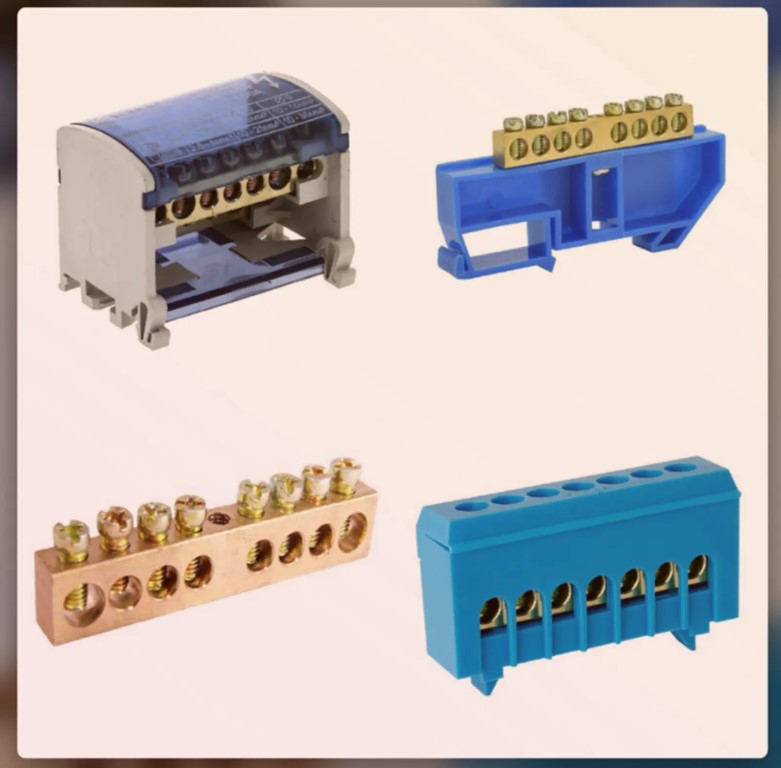

Какие бывают
- По назначению: шины рабочего нуля (N) и шины заземления (PE). Их нельзя путать: у PE обычно жёлто‑зелёная маркировка, у N — синяя.
- По исполнению: изолированные (в пластиковом корпусе) и неизолированные (металлическая планка на изоляторах). Изолированные безопаснее в щитах с ограниченным пространством.
- По конструкции: сплошные планки и шины с отверстиями под болты; есть варианты с крышкой для защиты от случайного прикосновения.
На какой ток
В продаже встречаются шины на разные номиналы, типичные значения:
- 63 А — для небольших щитов (квартира, дача).
- 100–125 А — распространённый вариант для частных домов.
- 160–250 А и выше — для распределительных щитов и объектов с большой нагрузкой.
Ток определяется сечением и материалом шины, а также количеством и сечением подключаемых проводников.
Способы крепления
- На DIN‑рейку через пластиковый держатель (у изолированных шин).
- Через изоляторы к монтажной панели щита (для неизолированных шин).
- Винтовое крепление непосредственно к корпусу щита (реже, зависит от модели).
Из чего изготавливают
- Медь — наиболее распространённый материал: хорошая проводимость, долговечность. Часто лужёная (с защитным покрытием).
- Латунь — используется в некоторых шинах и зажимах, устойчива к коррозии.
- Сталь с покрытием — встречается реже, обычно в бюджетных или специализированных решениях.
Корпус и изоляторы делают из негорючего пластика (часто самозатухающего), устойчивого к нагреву.
Резьбы и крепёжные отверстия
Типичные резьбы на шинах: М5, М6, М8. Выбор зависит от номинального тока и производителя:
- М5 — для шин до ~100 А.
- М6 — самый ходовой вариант, подходит для 100–160 А.
- М8 — для токов 160 А и выше, а также для подключения толстых шин/кабелей.
Отверстия могут быть сквозными или с глухой нарезкой — это важно учитывать при подборе болтов и шайб.
Можно ли вводить несколько проводников
Да, к одному болтовому зажиму можно подключать несколько проводников, но с оговорками:
- Не более 2 медных жил одинакового или близкого сечения на один болт — это общепринятая практика, снижающая риск ослабления контакта.
- Для большего количества линий используют дополнительные шины или распределительные блоки (кросс‑модули), где у каждого проводника свой зажим.
- Проводники с многопроволочными жилами должны быть оконцованы наконечниками (НШВИ, ТМЛ и т. п.) — это повышает надёжность контакта и снижает нагрев. Если у вас установлено приложение,
