Поплавковые датчики и уровнемеры
Поплавковые датчики и уровнемеры — устройства для контроля уровня жидкости в резервуарах, баках и трубопроводах. Их принцип работы основан на действии силы Архимеда: поплавок плавает на поверхности среды и перемещается вверх‑вниз вместе с изменением уровня.
Как устроены и работают
- Поплавок — лёгкий элемент, который держится на поверхности жидкости.
- Направляющая штанга или трос — задаёт траекторию движения поплавка.
- Сенсорный узел — преобразует положение поплавка в сигнал: механический (переключатель), магнитный (геркон) или аналоговый (потенциометр).
В простейшем варианте поплавок напрямую замыкает или размыкает контакты — так работает, например, датчик в бачке унитаза. В промышленных системах чаще используют магнитные герконы: поплавок содержит магнит, а вдоль штанги расположены герконовые датчики — при достижении нужного уровня контакты срабатывают.
Где применяют
- В быту — контроль воды в баках, насосах, стиральных машинах.
- В промышленности — резервуары с топливом, маслами, водой, химикатами.
- В ЖКХ — накопительные ёмкости, канализационные станции.
- В сельском хозяйстве — поилки, системы полива, хранилища удобрений.
Плюсы и минусы
Преимущества:
- Простота и надёжность конструкции.
- Невысокая стоимость.
- Работа без внешнего питания (в дискретных версиях).
- Независимость от цвета, мутности и электропроводности жидкости.
Недостатки:
- Чувствительность к пене, вязким средам и налипанию загрязнений.
- Ограничения по агрессивным средам (нужен подбор материалов).
- При сильной турбулентности возможны ложные срабатывания.

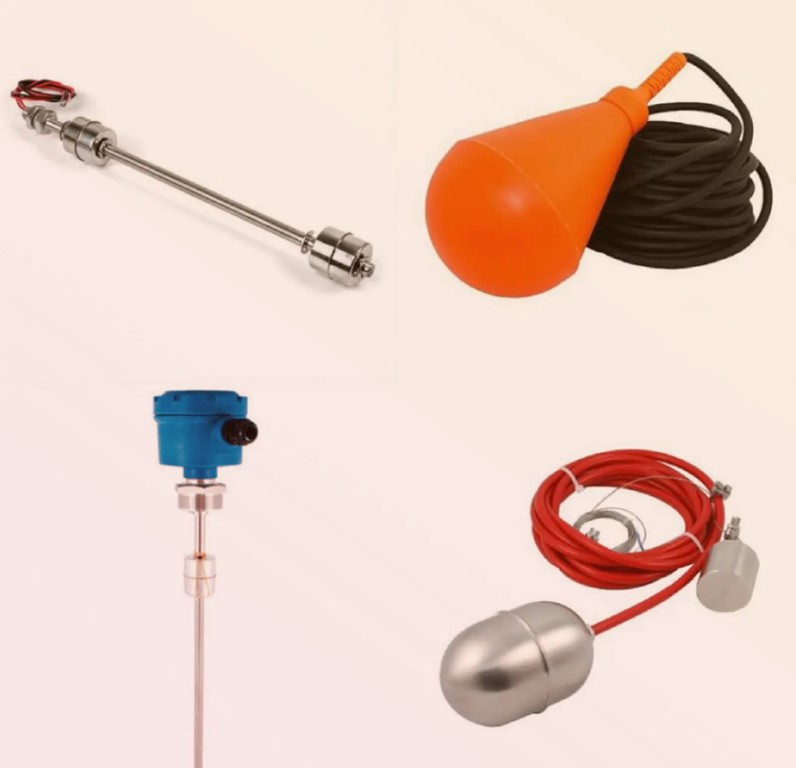

Разновидности
- Дискретные (релейные) — сигнализируют о достижении конкретных уровней (минимум, максимум).
- Аналоговые — выдают непрерывный сигнал (4–20 мА, 0–10 В), пропорциональный уровню.
- Кабельные поплавковые — свободно подвешенный поплавок на кабеле, подходит для колодцев и дренажа.
- Магнитострикционные и магнитоуправляемые — для более точного контроля с передачей данных.
Поплавковые уровнемеры остаются одними из самых востребованных решений там, где важны простота, надёжность и экономичность. При выборе учитывают тип среды, диапазон уровней, условия эксплуатации и требуемую точность измерений. Если у вас установлено приложение,
