🔧 Гибридные микросхемы в радиоэлектронной аппаратуре: кратко о сути

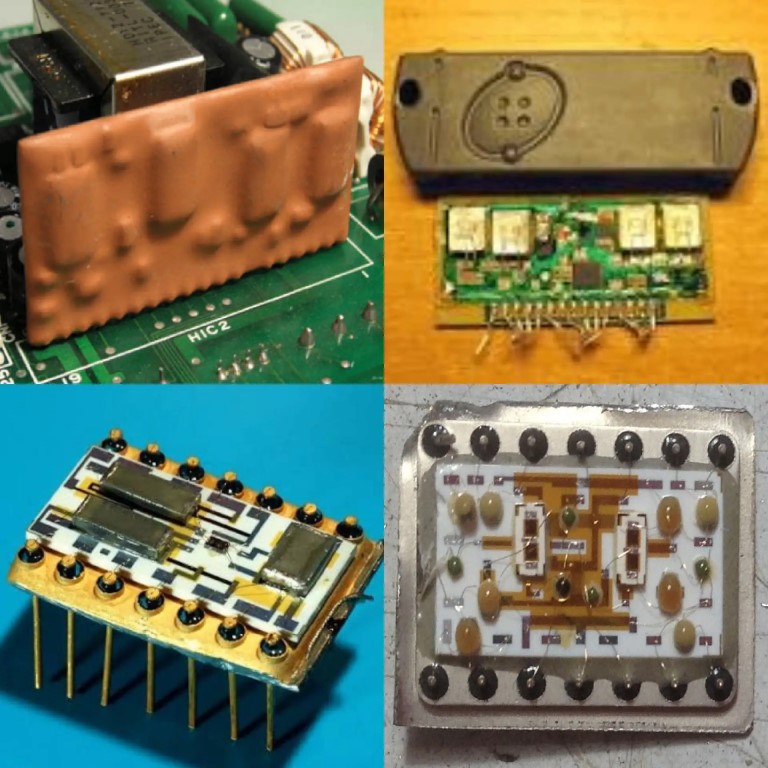

Гибридные микросхемы — это конструктивно объединённые на одной подложке пассивные (резисторы, конденсаторы, катушки) и активные (транзисторы, диоды) компоненты. В отличие от монолитных ИС, где всё формируется в кристалле, в гибридных часть элементов наносят на подложку (например, напылением), а дискретные — монтируют отдельно.
⚡ Как устроены
- Подложка (чаще из керамики) служит несущей основой и изолятором.
- Пассивные элементы формируют методами толстоплёночной или тонкоплёночной технологии.
- Активные элементы — отдельные кристаллы или готовые транзисторы/диоды, которые размещают и соединяют с дорожками.
- Контакты и соединения делают проволочным монтажом либо микросваркой; сверху наносят защитный слой.
📡 Где применяют в РЭА
- В ВЧ‑ и СВЧ‑аппаратуре (усилители, смесители, генераторы) — из‑за хороших ВЧ‑характеристик пассивных элементов.
- В военной и космической технике — благодаря высокой надёжности, стойкости к вибрациям и перепадам температур.
- В измерительных приборах и источниках питания — для компактной сборки узлов с жёсткими требованиями к параметрам.
✅ Преимущества
- Гибкость проектирования: можно комбинировать высокоточные пассивные элементы и разные типы активных компонентов.
- Хорошие ВЧ‑свойства и низкие паразитные параметры.
- Повышенная надёжность в тяжёлых условиях эксплуатации.
⚠️ Недостатки
- Более высокая стоимость и трудоёмкость производства по сравнению с монолитными ИС.
- Большие габариты и масса, чем у современных однокристальных решений.
- Сложность ремонта и диагностики из‑за плотной компоновки.
Первая в мире гибридная интегральная схема «Квант» (позже получившая обозначение «ГИС серии 116») была разработана в 1962 году в ленинградском НИИ Радиоэлектроники (НИИРЭ, позже НПО «Ленинец»), главный конструктор — А. Н. Пелипченко. Она же была первой в мире ГИС с двухуровневой интеграцией — в качестве активных элементов в ней использованы не дискретные бескорпусные транзисторы, а третья в мире полупроводниковая ИС «Р12-2», разработанная и изготовленная в том же 1962 году по заказу НИИРЭ Рижским заводом полупроводниковых приборов (РЗПП), главный конструктор — Ю. В. Осокин. ГИС производилась до середины 1990-х годов, то есть более 30 лет.
Первая зарубежная ГИС была анонсирована фирмой IBM в 1964 году в виде STL-модулей, которые были созданы фирмой для нового семейства компьютеров IBM-360. Если у вас установлено приложение,
