ПИТАНИЕ: ТРЁХСЛОЙНАЯ ФИЛЬТРАЦИЯ
Продолжаем разбирать схему питания нашего басового овердрайва. На борту уже есть 18В и виртуальная земля. Осталось сделать питание не просто «правильным», а чистым.
🌍 Проблема
Шина питания — как общая дорога: туда попадает фон сетевого адаптера, помехи от импульсных блоков и возвратные токи других узлов схемы. Всё это охотно пролезает в звуковой тракт — и вместо плотного баса получаем гудение и «песок».

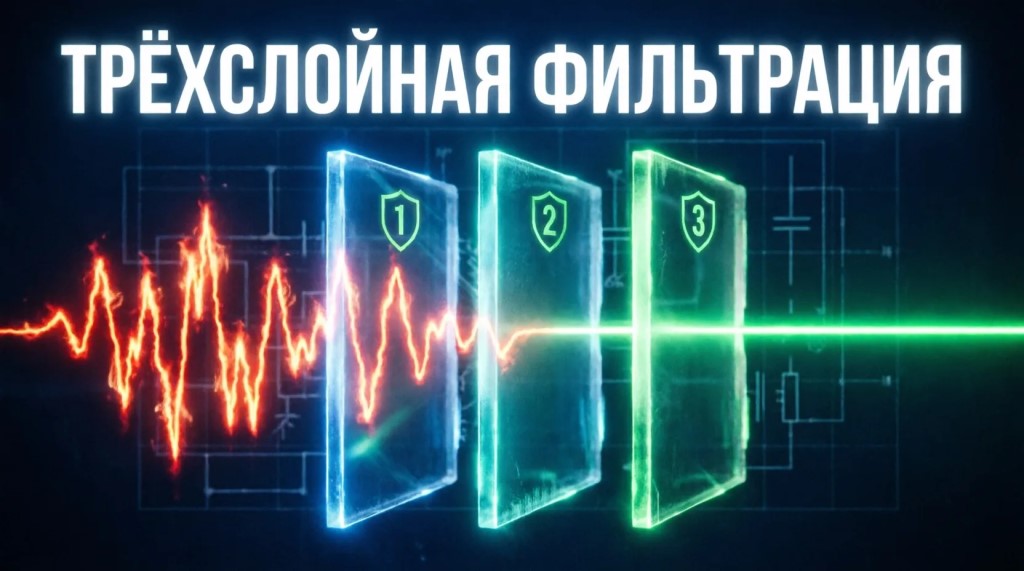

💡 Решение: три рубежа обороны
Почему нельзя обойтись одним конденсатором? Потому что конденсаторы не идеальны. У каждого типа — своя рабочая полоса, которая определяется паразитной индуктивностью и способностью запасать энергию. Электролит запасает много, но на высоких частотах неповоротлив; керамика шустрая, но ёмкость у неё крошечная. Поэтому ставим три барьера — каждый работает в своей полосе и прикрывает слабые места соседа.
1️⃣ Слой 1 — входной электролитический конденсатор. «Водонапорная башня» схемы: сглаживает низкочастотную пульсацию и держит запас энергии на момент, когда бас бьёт сильно. Принимает на себя весь низкий спектр помех.
2️⃣ Слой 2 — плёночный конденсатор. «Средний вес»: у плёнки паразитная индуктивность заметно ниже, чем у электролита, поэтому она уверенно забирает среднечастотную полосу — ту, где электролит уже не успевает, а керамике ещё не хватает ёмкости. Бонус: плёнка стабильна, не сохнет со временем и не боится пульсаций тока.
3️⃣ Слой 3 — керамический конденсатор прямо у выводов ОУ. Личный охранник: работает локально, отдавая микросхеме быстрые переходные токи «на месте», чтобы шум не полз по дорожкам в звуковой тракт.
🎯 Результат
Электролит забирает низ, плёнка — середину, керамика — верх. Вместе они перекрывают весь частотный диапазон: операционник получает тихое и чистое питание, а педаль молчит в паузах, как будто её нет.
В этом и есть принципиальная логика схемы: рубежи стоят по пути от входа питания к потребителю, и каждый следующий работает на более высоких частотах, чем предыдущий. Убираешь любой слой — и в спектре остаётся дыра, в которую немедленно пролезает шум.
Последние штрихи сборки каскада питания нашего овердрайва уже не за горами. Завершаем финальные тесты. Ждите результаты 🖤
