Всем доброго дня.

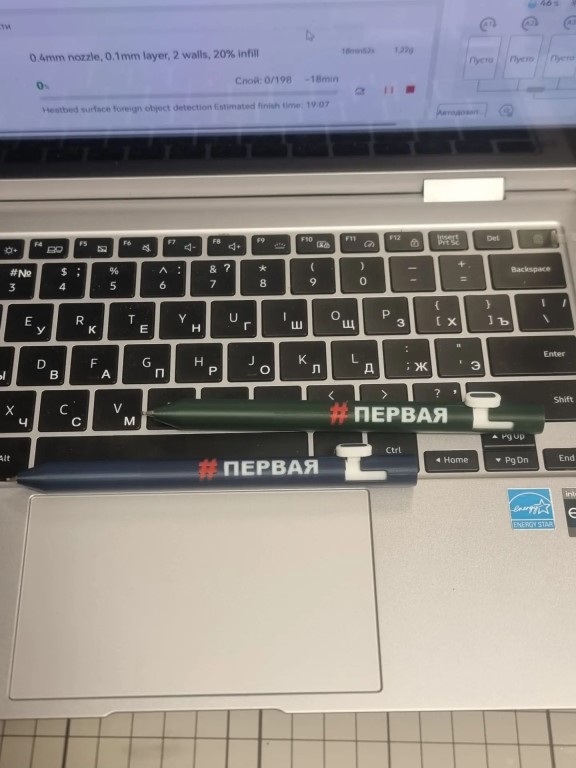

Второй полноценный прототип ручки, он же финальный, одобрен заказчиком и печать пошла в серию.
Хотя вторым его назвать сложно, файл модели называется "ручка 6.0"😁
Чтобы переделать ручку после первой пробной версии под другой стержень пришлось сделать немало изменений:
- изменена длина нижнего корпуса, добавлены трехступенчатые цилиндрические пустоты под пишущий узел, корпус пасты и пружину
- уменьшена глубина текста для бесшовной печати внутренней части корпуса, изменен размер и направление текста, уменьшена прорезь в корпусе для уменьшения хода штока
Изменены настройки порядка печати слоев штока , без этого образовывалась юбка которая мешала его свободному ходу.
Сама ручка печатается слоем 0.12 мм, а шток и его элементы 0.16
Корпус ручки печатаем на snapmaker, на других половина пластика улетела бы у мусорку. На последнем фото кстати в лотке с отходами принтера видно их количество и это не с одного корпуса ручки а со всей печати этим принтером с момента покупки. Да и время печати одного корпуса 2 часа против 10 часов на h2s с ams системой говорит о многом. Говоря иначе без snapmaker эти ручки вышли бы значительно дороже. А кому оно надо?)
Да и печатать каждый тестовый вариант по 10 часов ну такое себе..🫠 Если у вас установлено приложение,
