«Сборка из тел» перестала плодить одинаковые детали

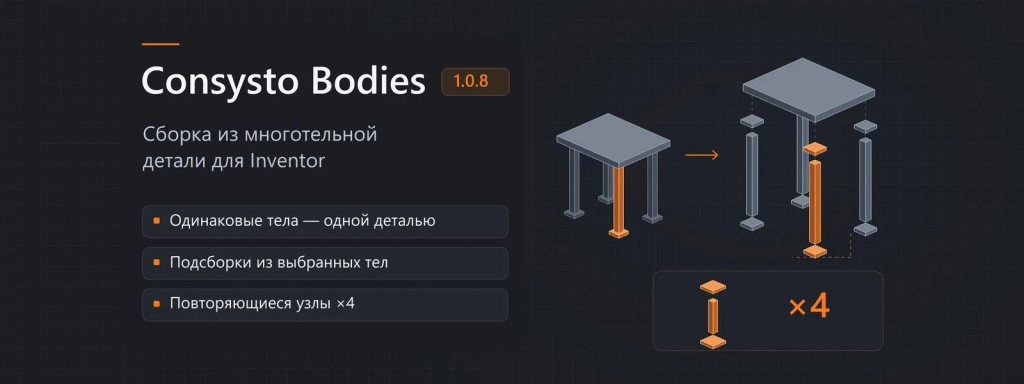

Вышла Consysto Bodies 1.0.8, моя бесплатная надстройка для Inventor, которая разбирает многотельную деталь на сборку. В этом выпуске три вещи, которые давно просились.
Одинаковые тела — одной деталью. Раньше приставная лестница из 23 тел превращалась в 23 файла. Теперь надстройка сама находит копии: сравнивает форму и ищет, как повернуть и сдвинуть одно тело, чтобы оно легло на другое. Вышло 9 файлов деталей, остальное — вхождения на своих местах. Зеркальные пары не объединяются: левая и правая деталь всё-таки разные, это отмечается в журнале.
Подсборки из выбранных тел. Появилось окно «Тела и подсборки»: выделяешь тела прямо в модели или в списке, пишешь имя подсборки, и каждая подсвечивается своим цветом. Лишние тела можно исключить из сборки. Окно не мешает вращать модель, а разбивка запоминается в мастер-детали, при повторном запуске назначать заново не нужно.
Повторяющиеся узлы. Если ножка из трёх деталей стоит четыре раза, получится одна подсборка «Ножка», вставленная четыре раза, а не четыре одинаковых узла.
Проверял на той же лестнице: все 23 тела встали точно на свои места, развёртки листовых деталей на месте.
Скачать: https://github.com/egorcha174/ConsystoBodies/releases/tag/v1.0.8 Если у вас установлено приложение,
