Лестница, которую пришлось перепроектировать
Заказчик обратился, когда металлический каркас лестницы уже сварили.
Проекта не было, и подниматься оказалось неудобно: мало ступеней, высокие перепады, неправильно организованные повороты. Главное условие для нового решения — удобство для человека с ограниченной подвижностью.
✨ Как шли к результату:
1. Знакомство. Встретились, обсудили задачу, условия и сроки. Заказчик передал примеры по стилю и материалам.
2. Обследование. Выехал на объект: фотофиксация, обмеры помещения и существующих конструкций.
3. Планировка. Начертил 2 варианта. Увеличил количество ступеней, чтобы подъём стал спокойнее, а вместо площадок предложил забежные ступени: поворот проходит по ступеням, без резкого перепада. Согласовали конфигурацию, высоты и количество ступеней.
4. 3D-модель. Смоделировал помещение, лестницу и ограждения. На модели хорошо видны узкие места, поэтому по ходу работы доработал конфигурацию.
5. Визуализация. Настроил свет, материалы и ракурсы, сделал рендеры и собрал альбом для согласования финального варианта.
6. Рабочая документация. Разработал узлы, примыкания, технологические решения и карту раскроя деталей для столярной мастерской.
7. Сдача и сопровождение. Передал альбомы чертежей и визуализаций, а на этапе производства помогал решать возникающие вопросы.
Материалы: ступени, подступенки и перила — массив ясеня покрытие маслом на 3 раза, балясины — окрашенный металл.
Изготовление, столярные работы, доставку и монтаж выполнила партнёрская мастерская.
Моя часть — обследование, проект, визуализация, документация и сопровождение.

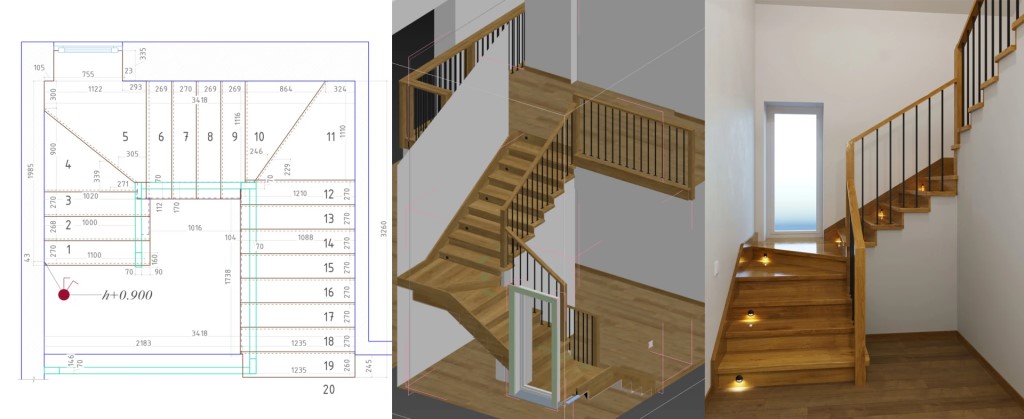

На коллаже — план, 3D-модель и рендер. На фото — обмер и готовая лестница.
📌 Удобство лестницы закладывается в проекте: в высоте ступеней, поворотах и узлах — ещё до того, как начнут резать дерево.
