Лабораторная по инженерной графике: сборочный чертёж «Ответвитель направленный двусторонний»
Выполнил комплект КД в КОМПАС‑3D по ЕСКД:

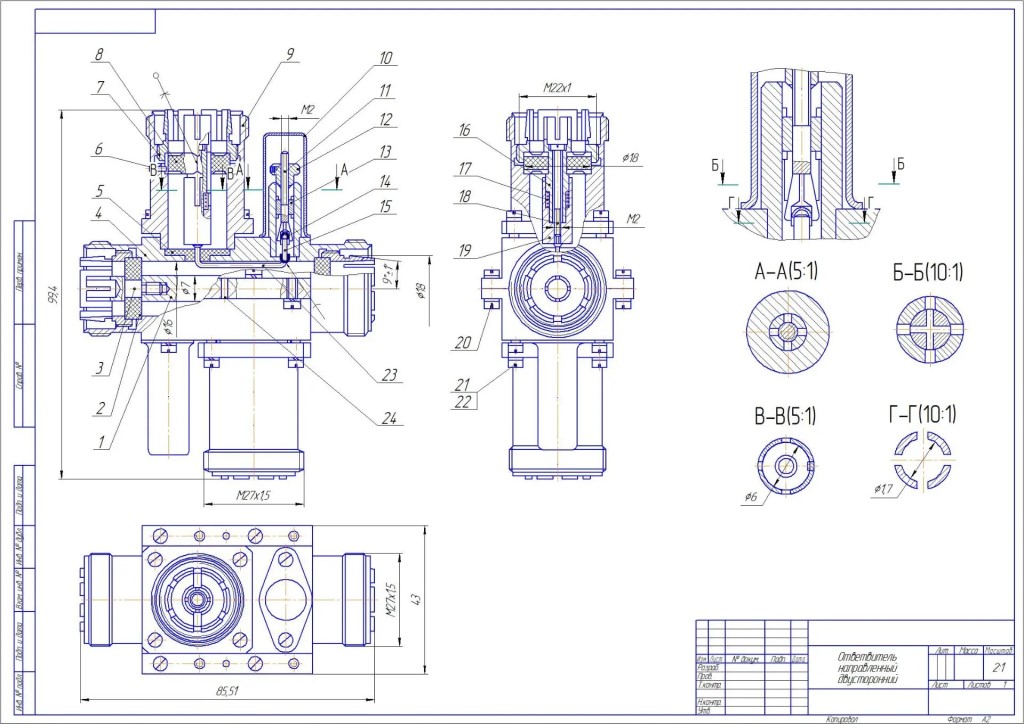

Сборочный чертёж (А2) — главный вид с разрезом, виды сверху и слева, размеры, позиции.
Спецификация (А4) — разделы по ГОСТ, позиции привязаны к чертежу.
