Подпорная стена — это не просто «монолит, чтобы грунт не сыпался». Это полноценное геотехническое сооружение, которое обязано работать на протяжении всего срока службы без отказов. СП 381.1325800.2018 чётко регламентирует, как именно это обеспечить.
📐 Виды подпорных сооружений
СП 381 делит подпорные сооружения на три ключевых типа:
— Массивные — удерживают грунт за счёт собственного веса (бетон, бутобетон, кладка). Работают на сопротивление сдвигу и опрокидыванию.
— Уголковые — удерживают грунт с помощью дополнительного пригруза от засыпки. Экономичнее массивных при высоте более 2 м.
— Гибкие («стена в грунте», шпунт, буровые сваи) — устойчивость обеспечивается заделкой в грунт и конструкциями крепления (анкеры, распорки).
🔩 Расчёт: две группы предельных состояний
Норматив требует расчёта по двум группам ПС. Для первой (несущая способность) проверяют:
— устойчивость против сдвига и опрокидывания;
— прочность и несущую способность элементов;
— фильтрационную устойчивость основания.
Для второй (деформации) — горизонтальные перемещения гибких стен не должны превышать 1/100 удерживаемого перепада высот и не более 10 см. Превышение этого значения — сигнал к пересмотру решений.
💡 Кстати, именно на примерах реальных расчётов по СП 381 разобраны уголковые стены, шпунт и «стена в грунте» в
курсе по проектированию подпорных стен: https://pro-z.ru/podpor
с выдачей удостоверения о повышении квалификации. Осталось два дня скидки!! Уже завтра старт обучения!
💧 Дренаж — обязательно
Одна из самых частых причин аварий подпорных стен — накопление воды в засыпке. СП 381 требует предусматривать пристенный дренаж из щебня/гравия с уклоном не менее 0,005, а также дренажные отверстия в лицевой грани диаметром 50 мм с шагом 3–6 м. Обратная засыпка — только дренирующими грунтами. Глины, суглинки и органические грунты — под запретом.
⚙️ Конструкции крепления

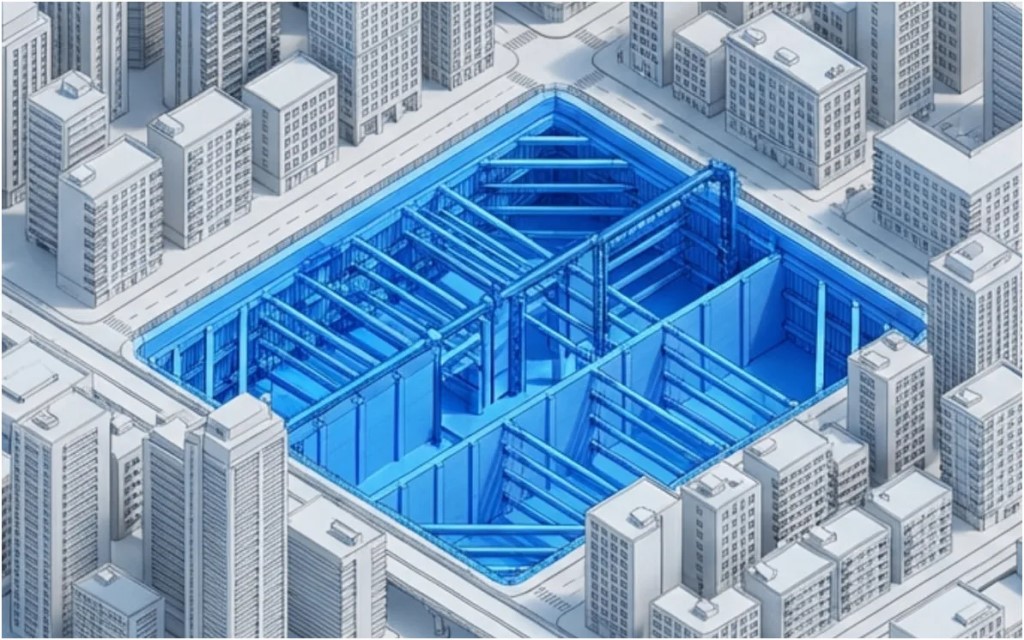

При высоте перепада 5 м и более в нескальных грунтах крепление (анкеры, распорки) требуется практически всегда. Оно снижает деформации, увеличивает устойчивость и нередко позволяет уменьшить сечение основной конструкции.
📋 Геотехническая категория — не формальность
Каждое подпорное сооружение относится к одной из трёх геотехнических категорий. Для постоянных стен высотой более 10 м — это всегда категория 3, требующая поэтапных расчётов, мониторинга и детальных изысканий. Срок актуальности изысканий для данных по уровню подземных вод — не более 1 года. Если у вас установлено приложение,
