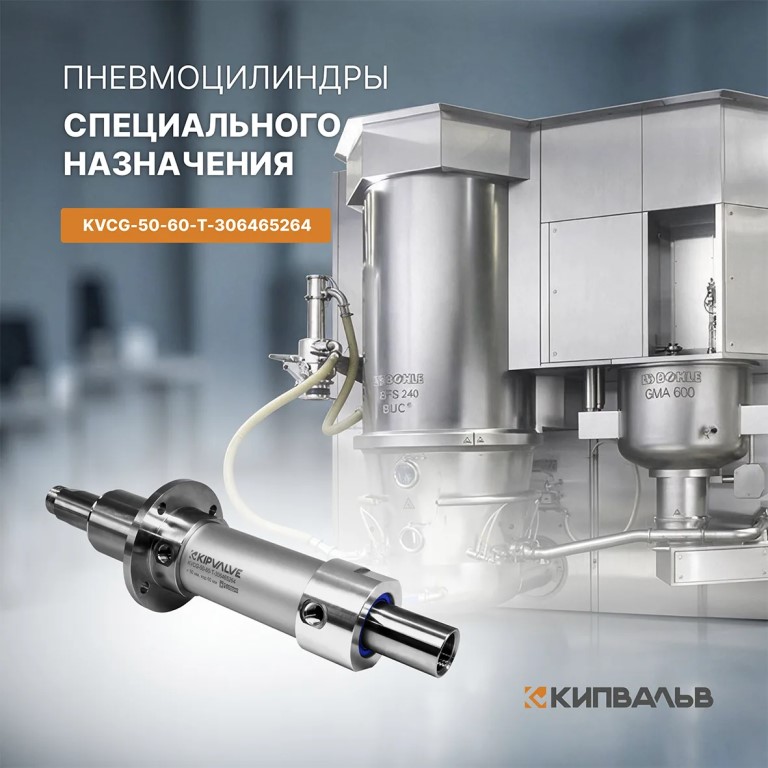

Цилиндр специального назначения KVCG-50-60-T-306465264
По техническому заданию заказчика разработан и изготовлен пневмоцилиндр KVCG-50-60-T-306465264 — аналог пневмоцилиндра FESTO D-50-60-P-S20-S6-SA (1721794).
Пневмоцилиндр применяется в фармацевтическом оборудовании L.B. Bohle, предназначенном для сушки и грануляции продукта методом псевдоожиженного (кипящего) слоя.
В установках L.B. Bohle BFS (Bohle Fluid Bed System) с запатентованной технологией Bohle Uni Cone BUC® цилиндр выполняет функцию критически важного исполнительного элемента системы очистки фильтрующих рукавов гранулятора методом воздушного импульсного встряхивания.
Принцип действия
Пневмоцилиндр KVCG-50-60-T-306465264 устанавливается на верхней крышке установки L.B. Bohle BFS для сушки и грануляции.
Полый шток цилиндра подключается к воздушной магистрали. При выдвижении шток перемещает фильтр-корзину и натягивает фильтрующие рукава. Одновременно через шток подаётся импульс воздуха высокого давления, который обеспечивает встряхивание фильтрующих элементов.
В одной установке используется несколько фильтр-корзин, каждая из которых оснащается отдельным пневмоцилиндром. Встряхивание выполняется поочерёдно, что обеспечивает бесперебойную работу оборудования в течение всего процесса сушки и грануляции.
Конструктивные особенности
Пневмоцилиндр KVCG-50-60-T-306465264 спроектирован для полной замены штатного цилиндра, установленного производителем оборудования, без необходимости доработки конструкции установки: фланец цилиндра обеспечивает монтаж на штатные монтажные площадки, предусмотренные производителем оборудования; подключение воздушной магистрали к полому штоку и портам пневмоцилиндра выполняется штатными шлангами и трубками.
Основные характеристики
🔸 Материал штока и передней крышки — нержавеющая сталь AISI 304.
🔸 Материал корпуса, поршня и задней крышки — дюралюминий Д16Т по ГОСТ 4784-97.
🔸 Уплотнения — стандартные, из PU и NBR.
🔸 Диаметр поршня — 50 мм. Ход штока — 60 мм. Диаметр штока — 32 мм.
🔸 Порты подключения — G1/4.
🔸 Рабочее давление — от 1 до 10 бар.
🔸 Температура окружающей среды — от −20 до +100 °C.
Нужен цилиндр с другими параметрами?
➡ Закажите разработку пневмоцилиндра в соответствии с вашими требованиями.
Мы проектируем решения для различных задач — от стандартных до нестандартных. Если у вас установлено приложение,
