Тонкая линия может исчезнуть ещё до печати
Почему fill и stroke по-разному превращаются в однобитный TIFF — и почему на 360–600 dpi это уже заметно.
Рубрика «Наши инсайдеры». Текст — Илья Кошелев.
Почему важно знать особенности конвертации векторных объектов в однобитные файлы? При печати любым классическим способом — офсет, флексография, трафаретная печать — каждая сепарация многокрасочного спуска в итоге конвертируется в однобитный файл. Часто такие файлы называют LEN-файлами. По сути это тот же TIFF, но со своей структурой метаданных и специфическим сжатием. Но сейчас не об этом.
Изначально довольно высокое разрешение лазерных систем переноса LEN-файла на физическую форму скрывает от пользователя один любопытный механизм. Я называю его особенностью конвертации тонких штрихов в зависимости от способа их отрисовки.
Способов в целом два: объект с заливкой — fill — или кривая с обводкой — stroke. При конвертации векторных объектов этих двух типов действуют разные правила:
• заливки — правило центра пикселя и перекрытия на 50%;
• обводки — сохранение связности и видимости.
Довольно сложный и местами запутанный алгоритм в итоге приводит к следующему результату:
• объекты с заливкой при конвертации получают размер в пикселях, округлённый вниз;
• объекты с обводкой — вверх;
• объекты с заливкой и обводкой дают почти непредсказуемый результат.
Почему это важно?
Современные цифровые струйные системы печати и декорирования в основном предлагают разрешение от 360 до 1200 dpi. При этом в России доминируют системы со средним разрешением — 600 dpi. Струйное декорирование чаще всего находится в диапазоне 360–600 dpi, а доля систем декорирования с разрешением 600 dpi пока ещё небольшая.
То, что мы почти не замечаем в классической печати из-за высокого разрешения формных процессов — 2400 dpi и выше, — в цифровых струйных системах сначала проявляется в виде искажений в TIFF-файле цифровой сепарации, а затем уже в результате печати. Особенно это заметно на тонких штрихах и выворотках.

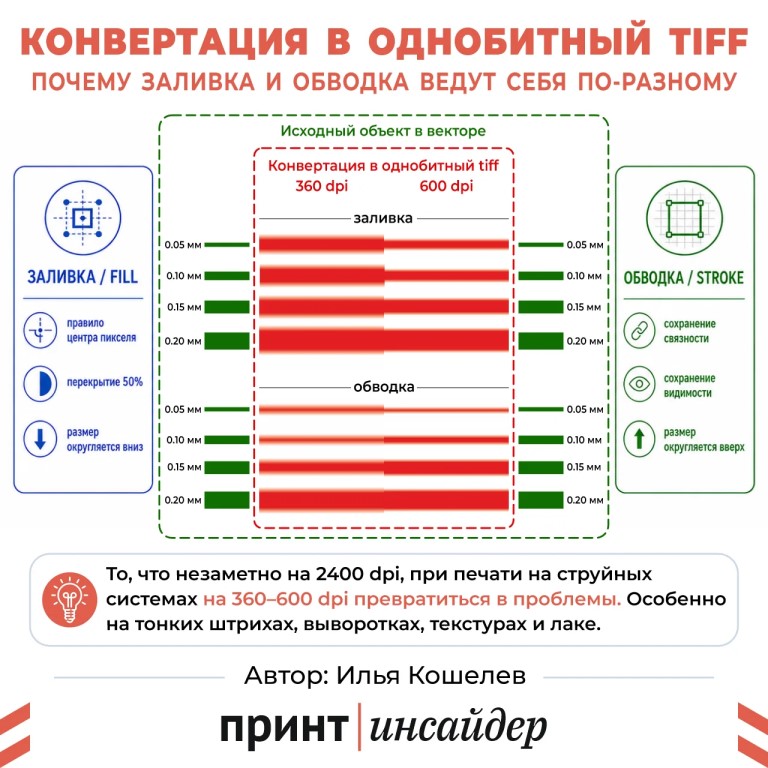

На иллюстрации видно, как меняется результат при конвертации тонких объектов в однобитный TIFF. В моей практике были довольно показательные случаи: пропадали выворотки, текстуры превращались в плашки, цифровой лак в тонких линиях плохо совмещался с печатью.
Поэтому при анализе результатов печати цифровых струйных систем, в том числе декорирующих, всегда нужно обращать внимание на то, как именно выполнены элементы макета. Важно определить правила, которые однозначно задают структуру макета, и затем следить за их выполнением.
Иначе проблема может появиться не на машине, а ещё на этапе конвертации.
