Как работает элеваторный узел — разбираем по схеме

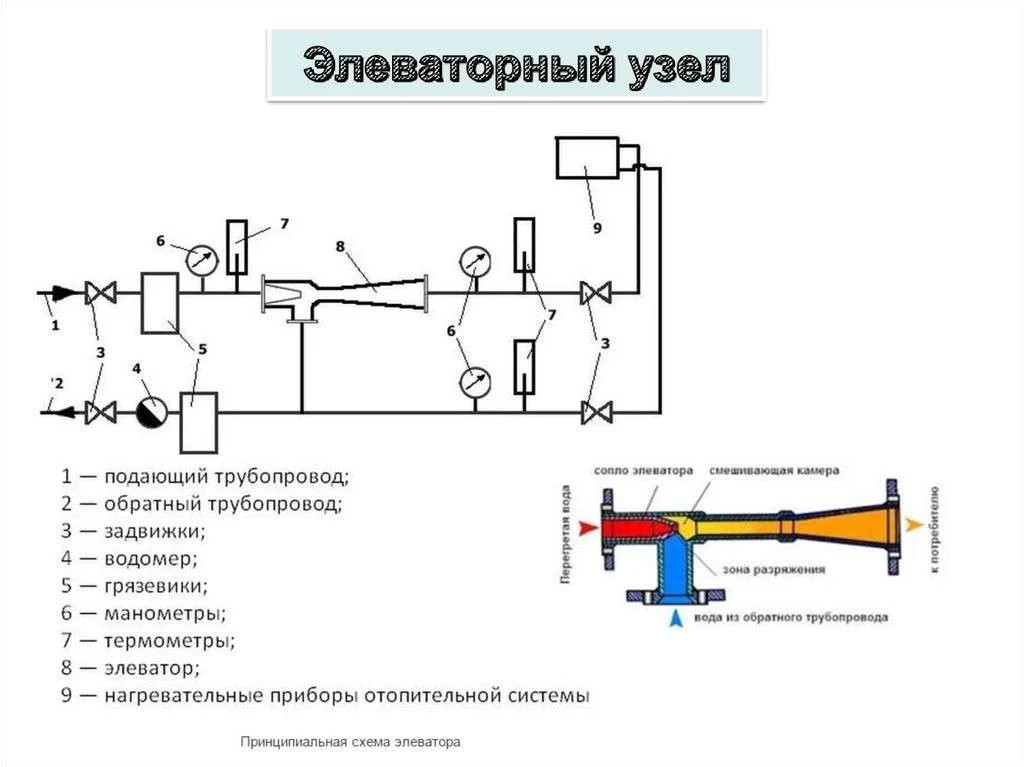

(смотрите прикреплённое изображение)
Вы когда-нибудь задумывались, что происходит в подвале вашего дома, когда вы чувствуете тепло от батарей?
Показываем на схеме.
Что куда идёт (цифры на картинке):
🔹 1 — подающий трубопровод — сюда с ТЭЦ поступает очень горячий теплоноситель (до +105°С).
🔹 2 — обратный трубопровод — сюда уходит остывший теплоноситель после того, как прошёл через все батаререи в ваших квартирах.
🔹 3 — задвижки — краны, которые могут перекрыть тепло в доме (при ремонте или аварии).
🔹 4 — водомер — считает, сколько теплоносителя зашло в дом (важно для учёта).
🔹 5 — грязевики — ловят песок, окалину и ржавчину, чтобы не забили тонкие детали элеватора.
🔹 6 — манометры — показывают давление.
🔹 7 — термометры — показывают температуру до и после элеватора.
🔹 8 — элеватор — самое главное устройство. Работает без электричества, только за счёт физики.
Что происходит внутри элеватора (8):
Смотрим на нижнюю часть схемы:
➡️ Горячий теплоноситель с подачи (1) под давлением влетает в сопло элеватора (узкое отверстие).
➡️ Из-за сужения скорость резко растёт, а давление падает — создаётся зона разряжения.
➡️ В эту зону, как в пылесос, засасывается вода из обратного трубопровода (2) — та самая остывшая «обратка» из ваших батарей.
➡️ В смешивающей камере горячий и остывший потоки смешиваются.
➡️ Дальше по трубам (9 — нагревательные приборы) уже идёт тёплая смесь комфортной температуры (+50…+60°С) к вашим радиаторам.
Простыми словами:
Элеватор — это «умная труба без движущихся частей». Она за счёт своей формы заставляет горячую воду снаружи самостоятельно подсасывать остывшую из «обратки» и смешиваться.
Самое важное, что надо понять жильцам:
❗️ У элеватора нет крана, заслонки или мотора.
❗️ Управляющая компания не может по вашему звонку повернуть ручку и сделать батареи горячее или холоднее.
Что мы можем сделать:
✅ Проверить, не забиты ли грязевики (5)
✅ Посмотреть по манометрам (6) и термометрам (7), нормально ли работает система
✅ Удалить воздух из радиаторов
✅ Промыть стояки
❌ Не можем «прибавить градус» дистанционно или быстро всем домом
Теперь вы знаете, какая сложная физика спрятана за простым словом «тепло». И почему инженеры не волшебники, а подвал — это не комната с кнопками 😉Если у вас установлено приложение,
