В рамках сегодняшней рубрики, посвящённой анализу новейших технологических достижений и их эволюции, мы сосредоточимся на микроэлектромеханических системах (МЭМС), которые представляют собой одну из наиболее перспективных и динамично развивающихся областей современной инженерии.
Микроэлектромеханические системы (МЭМС) представляют собой высокотехнологичные интеграции миниатюрных механических и электрических компонентов, функционирующих на микрометрическом уровне. Размеры этих устройств варьируются от долей микрометра до нескольких миллиметров. В частности, микромеханические компоненты обычно имеют размеры от 1 до 100 микрометров, а кристаллы МЭМС-микросхем — от 20 микрометров до 1 миллиметра. Данная технология позволяет достигать высокой степени интеграции и миниатюризации, что обуславливает её широкое применение в различных отраслях.
Архитектурные особенности МЭМС
Архитектурная структура МЭМС характеризуется интеграцией механических подсистем, сенсорных элементов, электронных компонентов, приводных механизмов и микроэлектронных устройств на единой кремниевой подложке. Эта архитектура обеспечивает высокую степень интеграции и миниатюризации, что является ключевым преимуществом технологии.
Основные архитектурные элементы МЭМС:
1. Механические подсистемы: функционируют как преобразователи внешних воздействий в электрические сигналы или, наоборот, как исполнительные устройства. Примеры включают акселерометры, гироскопы, магнетометры, датчики давления и массовые расходомеры.
2. Микромеханические компоненты: воспроизводят аналоги традиционных механических деталей, таких как каналы, отверстия, кантилеверы, мембраны и резонаторы, но их изготовление осуществляется с применением передовых технологий микропроизводства, аналогичных тем, что используются в производстве интегральных схем.
Классификация МЭМС
МЭМС могут быть классифицированы по различным параметрам, включая конструктивно-технологическое исполнение и типы входных/выходных сигналов.
Конструктивно-технологическое исполнение:
1. Интегральные системы: характеризуются нераздельным выполнением всех элементов в объёме или на поверхности кристалла, обеспечивая высокую степень интеграции.
2. Гибридные системы: включают компоненты, изготовленные из различных материалов и с использованием разнообразных технологий, объединённые на единой конструктивной платформе.
3. Модульные системы: представляют собой конструктивные объединения нескольких микроустройств, предназначенных для выполнения специфических задач.
Материалы и технологии производства
Производство МЭМС требует применения материалов с высокой степенью интеграции и воспроизводимости. Основным материалом является кремний, обладающий уникальными свойствами, такими как высокая механическая прочность, химическая инертность и возможность точной обработки. Основные методы производства кремниевых МЭМС включают осаждение слоёв материала, фотолитографическое структурирование и травление, что позволяет создавать сложные микроструктуры.
Области применения

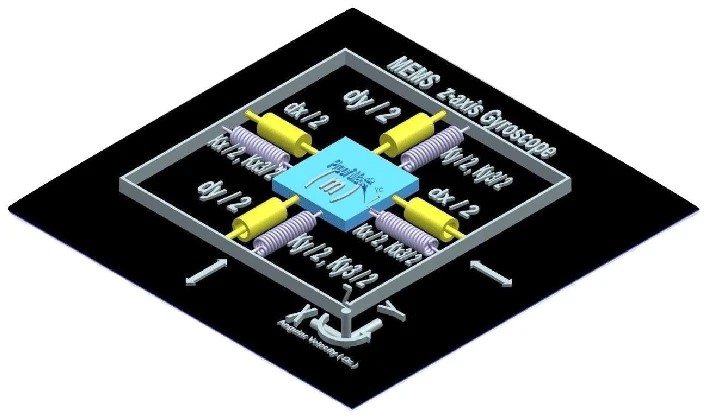

МЭМС-технологии находят широкое применение в различных областях, включая создание миниатюрных сенсоров и актюаторов. Среди них можно выделить акселерометры, датчики угловых скоростей (гироскопы), магнитометрические датчики, барометрические датчики, а также аналитические устройства, такие как портативные анализаторы крови. Кроме того, МЭМС находят применение в радиоприёмных устройствах, измерительных преобразователях и оптических системах, например, в матрицах DLP-проекторов.
Микроэлектромеханические системы представляют собой ключевой элемент современной инженерии, обеспечивая высокую степень интеграции и миниатюризации. Их применение охватывает широкий спектр областей, от медицинских и аналитических устройств до оптических и радиоэлектронных систем. Дальнейшее развитие технологий производства и совершенствование материалов будут способствовать расширению функциональных возможностей МЭМС и их более широкому внедрению в различные отрасли. Если у вас установлено приложение,
