👋 Привет, сетевой друг!
Сегодня разберём MSTP (Multiple Spanning Tree Protocol). Это режим STP, который распределяет VLAN по разным деревьям.
🟣Зачем он: если у вас несколько VLAN и резервные L2-линки, обычный STP может заблокировать один и тот же путь сразу для всего трафика. В результате часть физических каналов простаивает, хотя сеть могла бы использовать их параллельно.
MSTP объединяет VLAN в несколько MST-инстансов. Для каждого инстанса можно построить своё дерево:
VLAN 10,20 → MSTI 1 → путь через SW1
VLAN 30,40 → MSTI 2 → путь через SW2

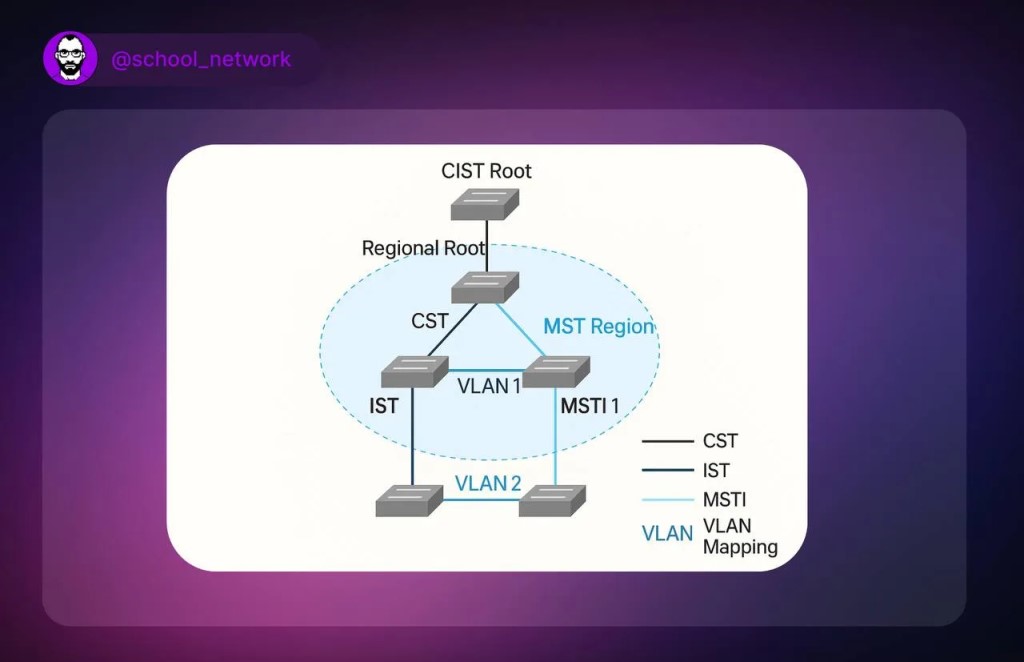

🟣Как работает: сначала коммутаторы формируют MST Region. Для него важны одинаковые region name, revision и таблица соответствия VLAN → MSTI.
Например:
MSTI 1: VLAN 10-100
MSTI 2: VLAN 101-200
Если хотя бы один параметр региона отличается, коммутатор уже не считается участником того же Region и начинает взаимодействовать с соседями через CST.
🟣Главная фишка: разные MSTI могут выбрать разные root bridge и разные forwarding-пути.
То есть два физических аплинка можно использовать одновременно:
SW1
/ \
VLAN 10 → / \ ← VLAN 30
/ \
SW2 SW3
Для одного набора VLAN оптимальным окажется SW2, для другого - SW3. При этом петля всё равно остаётся контролируемой.
🟣Почему это лучше множества отдельных STP: MSTP не создаёт отдельное дерево для каждого VLAN. Десятки или сотни VLAN можно объединить в несколько инстансов, поэтому количество STP-состояний и служебного трафика значительно меньше.
🟣Где особенно полезен: в больших кампусных и дата-центровых L2-сетях, где нужно одновременно получить резервирование и использовать несколько физических путей, не переходя полностью на L3.
И важный момент: MSTP не является «быстрым STP» сам по себе. Его ценность в другом. Несколько VLAN могут иметь разные топологии при общей логике spanning tree.
