«МФТИ Телеком» создал роботизированную установку для настройки радиочастотных фильтров.
Во-первых, удивился, что «МФТИ Телеком» теперь СП Физтеха и «Элемента». Что-то я упустил снова в родной альма-матер. Во-вторых, у коллег получился интересный стенд. Сообщается, что ранее в России не существовало автоматизированных комплексов для настройки СВЧ-фильтров – устройств, которые отсекают лишние сигналы и обеспечивают электромагнитную совместимость, то есть возможность одновременной работы множества радиоустройств без взаимных помех. Вся работа выполнялась вручную регулировщиками радиоэлектронной аппаратуры.

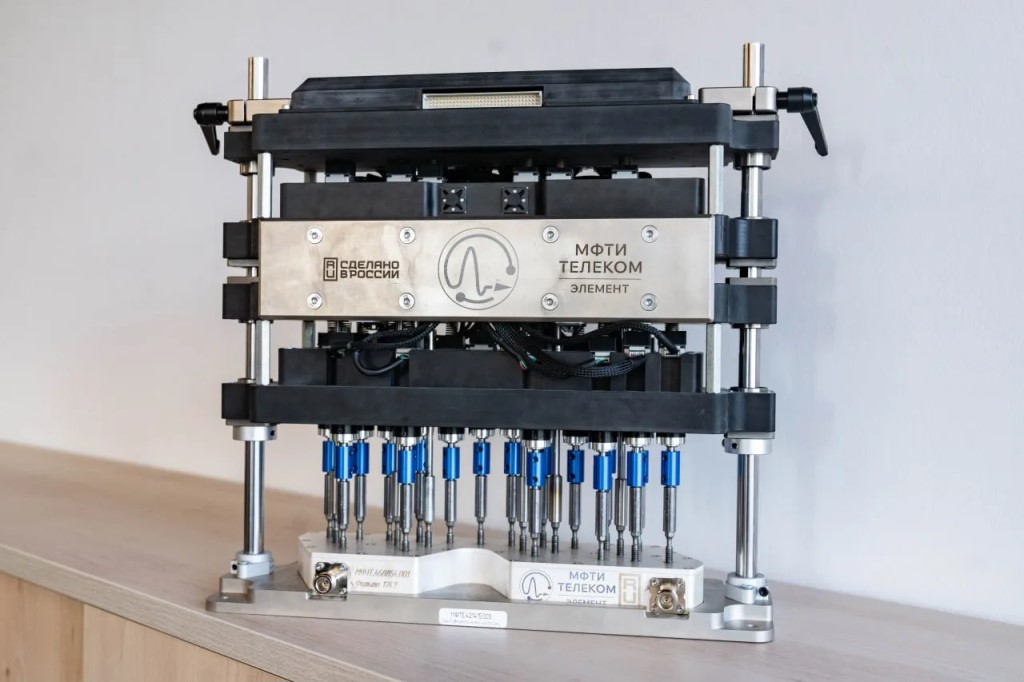

Для решения этой проблемы в «МФТИ Телеком» создали стенд автоматизированной настройки фильтров. Технологию можно использовать для настройки резонансных СВЧ-устройств, таких как фильтры, дуплексеры, волноводные и коаксиальные устройства.
Решение реализовано на базе отечественного микроконтроллера К1921ВГ015 производства НИИЭТ и работает в связке с векторным анализатором цепей. В текущей конфигурации устройство выполняет настройку фильтра диапазона n3 с полосой пропускания 1710–1785 МГц, содержащего 23 настроечных винта. Стенд может быть адаптирован для настройки фильтров других диапазонов частот при сохранении координатной структуры расположения винтов. Предложенный подход также позволяет создавать стенды для фильтров с любым количеством настроечных элементов.
Стоит отметить, что стенд – не серийный и производство выполняется под каждого заказчика индивидуально.
Ключевая особенность решения – алгоритм на основе нечеткой логики, оперирующий плавными градациями вместо бинарных значений. Это обеспечивает устойчивость к механическим люфтам и устраняет необходимость в обратной связи по положению винтов, упрощая конструкцию. Стенд настраивает незнакомый фильтр примерно за три часа, последующие аналогичные изделия – за 25 минут, против 8 часов при ручной настройке. Точность обеспечивается дискретным управлением приводами с минимальным шагом до 0,13°, что гарантирует стабильность и повторяемость параметров в производстве.
Напомним также, что коллеги из Yadro в конце прошлого года вместе с «Криптонитом» выполнили подход к этому же снаряду и представили метод настройки СВЧ-дуплексеров с помощью нейросетей, который сокращает время процедуры с нескольких часов до минут. Их решение на основе одномерных ResNet-сетей. Ключевым элементом стала обработка дополнительной информации о S-параметрах: положениях и амплитудах пиков, а также форме кривых. Для управления процессом разработан внешний алгоритм-«решатель», который применяет корректировки поэтапно.
