Дальность связи: Размещение антенны и противовес.
Любые неоднородности на пути распространения радиосигнала, будь то лесной массив, горы или объекты городской застройки, ухудшают дальность связи. Для портативных р/станций в различных условиях рельефа пересеченной местности устойчивая дальность связи при использовании штатных (коротких) антенн, как правило, не превышает расстояние более чем 4 км при мощности 5 Вт; а в условиях населенного пункта с высокими объектами застройки – около 2 км.
В случае с портативными р/ст. улучшение качества связи возможно либо за счет улучшения условий приема, либо за счет улучшения антенны.
Так в целях улучшения качества связи, при использовании портативных радиостанций для улучшения условий приема следует:
• Размещать р/ст. на теле таким образом, чтобы ее антенна не была закрыта. Наиболее оптимально размещение – сбоку на груди в верхней части, либо сбоку в верхней части спины. При таком размещении антенна будет «выглядывать» вверх из-за тела.
• По возможности избегать, если это возможно, преград на пути распространения сигнала – холмов, гор, лесов.
• Использовать возвышенности для улучшения качества связи, например, подняться на холм или верхние этажи высотных зданий.
В вопросе улучшения антенны все просто – при плохой связи требуется замена антенны р/станции на более подходящую.
❗️ При этом производя замену антенн на р/ст. или подключение внешних антенн, критически важно помнить, что нельзя касаться чем-либо центрального контакта на антенном разъеме р/ст. Это требование обуславливается тем, что на теле может быть статическое электричество, которое «убьет» входные цепи рации.
Если при осуществлении передачи данных посредствам радиосвязи один из корреспондентов имеет проблемы с передачей или приемом, а под рукой других антенн попросту нет, возможно попробовать увеличить дальность связи сделав противовес антенны.
Если говорить простыми словами, то противовес антенны представляет собой кусок провода, подключенный к «общему проводу» или «минусу» р/станции, расположенный перпендикулярно основной антенне и направленный в сторону корреспондента. Длина противовеса по общему правилу должна составлять ¼ от длины волны сигнала, вычисляется по формуле: (300/частота на дисплее, первые три знака) *0,25 и составляет 50 см для VHF диапазона и 18 см для UHF диапазона.
Противовес можно закрепить, например, к портативной р/ст. «Baofeng» с использованием винтов крепления на задней крышке корпуса р/ст., либо иным, чуть более хитрым способом. Такой хитрый способ заключается в последовательности нескольких простых манипуляций: немного открутить имеющуюся антенну, на видимую часть резьбы намотать 1-2 витка провода, закрутить антенну обратно зафиксировав тем самым провод.

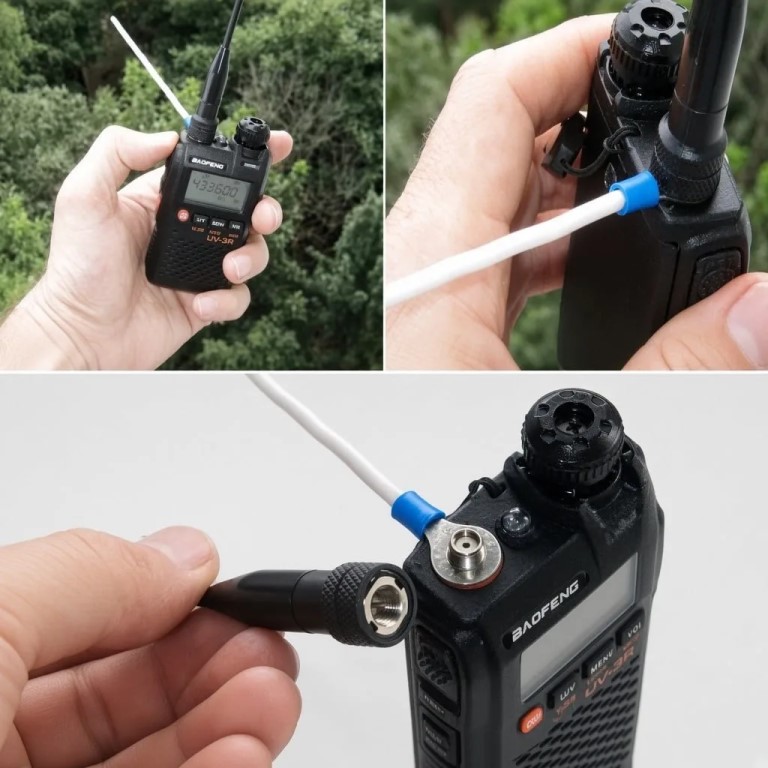

Изображение к настоящей публикации демонстрирует то, как это выглядит (белый провод – противовес, расположен перпендикулярно антенне). Если у вас установлено приложение,
